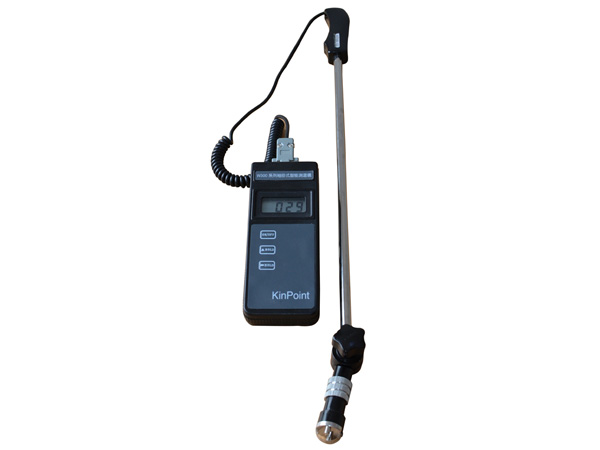

W300袖珍式智能測溫儀

一、用途

W300系列袖珍式智能測溫儀是專門為冶金、鑄造、熱處理等行業爐前快速測溫而研制的高精度便攜式儀表。

W300系列袖珍式智能測溫儀是采用單片微機為核心器件的智能儀表，對一次元件傳送的信號進行高精度的線性化處理，并實施各種保證儀表穩定性、可靠性的措施。

該系列儀表與相適應的熱電偶配套可在多種場合進行快速精密測溫。

二、特點

本系列測溫儀為了便于觀看結果，專門設置了“峰值保持”及“穩定性保持”功能，可將最后測得的最高溫度值或穩定值在液晶顯示器上保持任意時間，從而提高了測試有效率，為用戶提供了方便。

本儀表由于采用了較好的抗干擾措施，可在電爐通電熔煉時直接在爐內測溫。

本儀表具有測成指示、斷偶、超量程、電源欠壓等報警指示功能。

本儀表采用微功耗元件，電池使用時間長，無信號輸入時間過長（2分鐘），能自動關機.

本儀表手持、肩掛均可，測溫過程一人可完成

三、技術性能指標

1、測量范圍和測量精度：

2、分辨能力（℃）：1

3、響應時間（℃）：1

4、電源要求（V）9DC   +10％  －25％

5、外形尺寸：188×75×28

6、整機重量：（g）300

四、操作使用

按下電源開關（ON/OFF），顯示器立即顯示“←1888”，1－2秒后儀表進入測試狀態，根據需要按峰值保持鍵（▲HOLD）或穩定值保持功能即可，當有過沖響應的場合（如鋼液表面鋼渣較厚的場合），使用穩定性保持功能，儀表能自動濾除過沖響應信號的影響。

儀表若顯示“—1”說明輸入端開路斷偶。

儀表若顯示“1”說明輸入超出量程。

若顯示“←”說明儀表處于峰值檢測工作狀態。

若顯示閃動“←”說明儀表處于穩定值檢測狀態。

輸入信號低于測量下限，儀表顯示“000”。

儀表顯示閃動“888”（或測量數據不正常）說明儀表電池電壓過低，需要更換電池。

1、鋼、鐵、銅液測溫

　　將快速熱電偶套入測試槍（稍用力），并將測試槍上的信好插頭與儀表輸入端相連，然后打開電源，并按（▲HOLD）鍵，再將偶頭插入被測金屬液，深度為50-100mm，做到快、穩、準，當顯示器中顯示的溫度快速上升至穩定不變時，應迅速提槍（一般為4秒鐘左右，準確時間可自行測定），快速偶頭在金屬液中時間不宜過長，否則易燒壞槍頭。

2、鋁、鋅液等測溫

溫度在1300℃以下的液體及氣體可用K分度號的鎧裝熱電偶，直接與儀表相連后測溫，測試方法與上述基本相同。熱電偶可多次使用，注意保管。

3、固體表面測溫

當需測鑄模、工具、模具等固體表面溫度時，需配用K型表面熱電偶。測溫時將熱電偶探頭垂直緊貼被測表面，當顯示溫度值快速上升至穩定不變時，迅速撤離被測表面。熱電偶能多次使用，注意保管。

五、配套件

1、測試槍:測試槍型號必須與儀表相配，規格有1.5～3m。

2、快速偶頭：（1）單鉑銠 快速偶頭KS-602雙鉑銠（2）雙鉑銠快速偶頭KB-602

3、測量鋁液：鎧裝熱電偶：鎳鉻——鎳硅熱電偶，分度號為K，規格有Ф3 ×1000mm，

Ф3 × 1500mm等幾種。

4、表面熱電偶： 鎳鉻——鎳硅熱電偶。分度號為K，有平面表面熱電偶、圓柱表面熱電偶、針行表面熱電偶等品種。

六、訂貨須知

請注明所需要的儀器型號、分度號、測量溫度范圍、所需熱電偶數量（本廠出廠包裝為100支/箱）。儀器保修三年。

為便利用戶，本廠配套供應測試槍、銅頭、熱電偶。
